Bơm định lượng là gì? Bơm định lượng là thiết bị dùng để bơm một lượng chất lỏng hoặc hóa chất theo lưu lượng được kiểm soát, phù hợp với các ứng dụng cần cấp hóa chất theo liều lượng xác định. Nếu bạn đang cần mua bơm định lượng, hãy liên hệ bơm màng HOKAI, có kho tại Hà Nội, hỗ trợ ship toàn quốc và tư vấn lựa chọn model theo nhu cầu thực tế qua Hotline 0976786862. Trong bài viết này, bơm màng HOKAI sẽ giúp bạn hiểu rõ , khái niệm, cấu tạo, nguyên lý hoạt động, các loại bơm định lượng phổ biến, cách lựa chọn thông số và những yếu tố cần kiểm tra trước khi mua.
Bơm định lượng là gì?
Bơm định lượng (Metering Pump) là thiết bị chuyên dùng để bơm một lượng chất lỏng hoặc hóa chất chính xác với lưu lượng và thể tích có thể điều chỉnh theo ý muốn
Bơm định lượng được sử dụng để làm gì?
Bơm định lượng thường được sử dụng khi hệ thống cần cấp một lượng chất lỏng hoặc hóa chất có kiểm soát. Khác với bơm chuyển tải thông thường, trọng tâm của bơm định lượng nằm ở khả năng kiểm soát lưu lượng theo yêu cầu của quy trình.
Một số ứng dụng phổ biến gồm:
- Châm hóa chất xử lý nước.
- Cấp hóa chất trong hệ thống xử lý nước thải.
- Châm axit, kiềm và dung dịch điều chỉnh pH.
- Định lượng chất khử trùng.
- Cấp phụ gia cho dây chuyền sản xuất.
- Châm hóa chất vào hệ thống RO.
- Định lượng hóa chất trong ngành thực phẩm và đồ uống.
- Cấp hóa chất trong ngành dệt nhuộm.
- Bơm dung dịch trong dây chuyền sản xuất hóa chất.
- Cấp chất lỏng theo tín hiệu điều khiển từ PLC.
Điểm cần lưu ý là mức độ chính xác thực tế không chỉ phụ thuộc vào bản thân máy bơm mà còn liên quan đến áp suất đường ống, đặc tính chất lỏng, cách lắp đặt và phương pháp hiệu chuẩn.

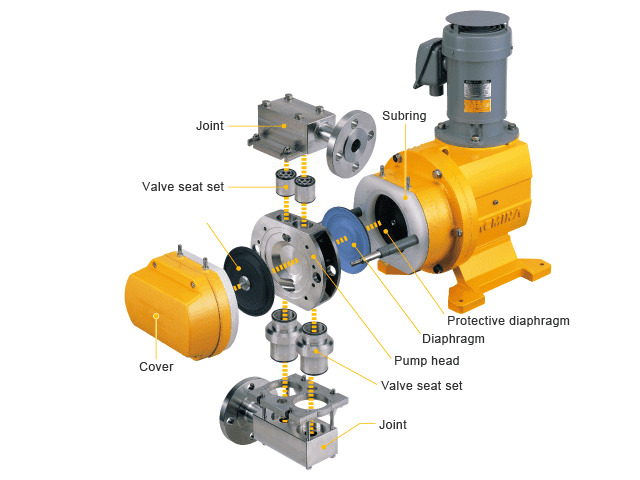

Cấu tạo của bơm định lượng gồm những bộ phận nào?
Bơm định lượng có nhiều kiểu cấu tạo tùy theo công nghệ sử dụng. Tuy nhiên, một hệ thống bơm định lượng thường có cụm truyền động, đầu bơm và các bộ phận điều khiển lưu lượng.
Động cơ và bộ truyền động
Động cơ cung cấp năng lượng cho bơm. Với một số dòng bơm, chuyển động quay của động cơ được truyền qua hộp giảm tốc và cơ cấu lệch tâm để tạo chuyển động qua lại cho piston hoặc màng.
Các thông số cần quan tâm gồm:
- Công suất động cơ.
- Điện áp sử dụng.
- Tần số.
- Tốc độ quay.
- Chế độ vận hành liên tục hoặc gián đoạn.
Đầu bơm
Đầu bơm là nơi chất lỏng đi qua trong quá trình hút và đẩy.
Tùy ứng dụng, đầu bơm có thể sử dụng các vật liệu như:
- PVC.
- PP.
- PVDF.
- PTFE.
- Inox.
Việc chọn vật liệu cần dựa trên tính chất hóa học, nhiệt độ và nồng độ của chất lỏng. Không nên chỉ chọn vật liệu dựa trên tên hóa chất vì cùng một loại hóa chất nhưng nồng độ và nhiệt độ khác nhau có thể ảnh hưởng đến khả năng tương thích vật liệu.
Màng bơm hoặc piston
Đây là bộ phận tạo ra sự thay đổi thể tích trong buồng bơm.
Với bơm định lượng màng, màng bơm dịch chuyển qua lại để tạo quá trình hút và đẩy. Với bơm piston, piston di chuyển trong buồng bơm để thay đổi thể tích và tạo áp lực.
Van hút và van đẩy
Hai van có nhiệm vụ kiểm soát hướng di chuyển của chất lỏng.
Trong chu kỳ hút:
- Van hút mở.
- Van đẩy đóng.
- Chất lỏng đi vào buồng bơm.
Trong chu kỳ đẩy:
- Van hút đóng.
- Van đẩy mở.
- Chất lỏng được đưa ra đường ống.
Bộ phận điều chỉnh lưu lượng
Tùy từng loại bơm, lưu lượng có thể được điều chỉnh bằng:
- Thay đổi chiều dài hành trình.
- Thay đổi tốc độ hành trình.
- Điều chỉnh tần số hoạt động.
- Điều khiển tốc độ động cơ.
- Sử dụng tín hiệu điều khiển từ bên ngoài.
Đây là bộ phận quan trọng khi bơm được sử dụng trong hệ thống cần cấp hóa chất theo tỷ lệ hoặc theo tín hiệu đo lường.

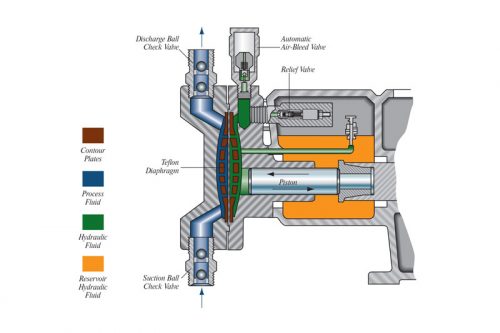

Nguyên lý hoạt động của bơm định lượng
Nguyên lý cơ bản của bơm định lượng dựa trên sự lặp lại của hai quá trình chính là hút và đẩy. Lượng chất lỏng được đưa qua bơm phụ thuộc vào thể tích mỗi chu kỳ và số chu kỳ trong một khoảng thời gian.
Bước 1: Quá trình hút
Khi màng hoặc piston dịch chuyển theo chiều tạo thể tích hút, áp suất trong buồng bơm thay đổi.
Van hút mở và chất lỏng từ bồn chứa được đưa vào buồng bơm.
Bước 2: Quá trình đẩy
Màng hoặc piston chuyển động theo chiều ngược lại, làm giảm thể tích buồng bơm.
Van hút đóng, van đẩy mở và chất lỏng được đưa vào đường ống phía sau bơm.
Bước 3: Lặp lại chu kỳ
Chu kỳ hút và đẩy tiếp tục được lặp lại.
Về nguyên tắc, lưu lượng có thể hình dung thông qua công thức:
Q ≈ V × f
Trong đó:
- Q là lưu lượng.
- V là thể tích chất lỏng dịch chuyển trong mỗi chu kỳ.
- f là số chu kỳ trong một đơn vị thời gian.
Công thức trên mang tính khái quát. Lưu lượng thực tế còn chịu ảnh hưởng bởi áp suất, độ nhớt, nhiệt độ, độ kín của van, đặc tính chất lỏng và điều kiện lắp đặt.
Các loại bơm định lượng phổ biến
Mỗi công nghệ bơm có đặc điểm riêng về áp suất, lưu lượng, khả năng xử lý chất lỏng và cách điều khiển. Vì vậy, nên lựa chọn dựa trên ứng dụng thay vì chỉ dựa vào tên loại bơm.
Bơm định lượng màng
Bơm định lượng màng sử dụng màng đàn hồi để tạo quá trình hút và đẩy chất lỏng.
Ưu điểm đáng chú ý:
- Chất lỏng có thể được ngăn cách với cơ cấu truyền động.
- Có nhiều lựa chọn vật liệu màng.
- Có thể sử dụng cho nhiều loại hóa chất.
- Phù hợp với các hệ thống châm hóa chất.
Bơm màng cần được lựa chọn đúng vật liệu màng và đầu bơm theo loại chất lỏng.
Bơm định lượng piston
Bơm piston sử dụng chuyển động tịnh tiến của piston để hút và đẩy chất lỏng.
Dòng bơm này có thể được sử dụng cho những ứng dụng yêu cầu áp suất cao, tuy nhiên cần xem xét kỹ đặc tính chất lỏng, đặc biệt với chất có tính ăn mòn hoặc chứa hạt rắn.
Bơm định lượng điện từ
Bơm điện từ sử dụng nam châm điện để tạo chuyển động cho màng bơm.
Dòng này thường có thiết kế nhỏ gọn và thuận tiện cho các hệ thống châm hóa chất với lưu lượng tương đối nhỏ.
Bơm nhu động
Bơm nhu động sử dụng con lăn ép lên ống mềm để đẩy chất lỏng.
Một đặc điểm đáng chú ý là chất lỏng chủ yếu tiếp xúc với mặt trong của ống, vì vậy việc thay thế ống có thể là một phần quan trọng trong quá trình bảo trì.
Bơm định lượng khác gì bơm màng thông thường?
Đây là điểm nhiều người dễ nhầm khi tìm mua máy bơm.
Bơm màng là cách gọi dựa trên cơ chế bơm sử dụng màng, trong khi bơm định lượng nhấn mạnh khả năng cấp chất lỏng theo lưu lượng được kiểm soát.
Vì vậy, một bơm màng có thể được sử dụng cho mục đích định lượng nếu thiết kế và hệ thống điều khiển đáp ứng yêu cầu. Ngược lại, không phải mọi bơm định lượng đều sử dụng màng.
| Tiêu chí | Bơm định lượng | Bơm màng chuyển tải |
|---|---|---|
| Mục đích chính | Cấp chất lỏng theo lưu lượng kiểm soát | Chuyển tải chất lỏng |
| Yêu cầu định lượng | Cao hơn | Tùy ứng dụng |
| Lưu lượng | Thường nhỏ đến trung bình | Có thể từ thấp đến cao |
| Điều chỉnh lưu lượng | Thường được thiết kế sẵn | Tùy loại bơm |
| Ứng dụng | Châm hóa chất, phụ gia | Chuyển hóa chất, sơn, bùn, chất nhớt |
Cách chọn bơm định lượng phù hợp
Đây là bước quan trọng nhất trước khi mua. Không nên chọn máy chỉ dựa trên lưu lượng vì một bơm có lưu lượng phù hợp nhưng áp suất hoặc vật liệu không phù hợp vẫn có thể không đáp ứng được hệ thống.
Xác định lưu lượng cần bơm
Trước tiên cần xác định lượng chất lỏng cần cấp trong một đơn vị thời gian.
Có thể sử dụng các đơn vị:
- ml/phút.
- lít/giờ.
- lít/phút.
- m³/giờ.
Ví dụ, hệ thống yêu cầu cấp 10 lít hóa chất trong 1 giờ thì lưu lượng thiết kế cần được xác định quanh mức này, đồng thời tính đến khoảng điều chỉnh cần thiết của hệ thống.
Xác định áp suất làm việc
Áp suất đầu ra là thông số không thể bỏ qua.
Cần xác định:
- Áp suất tại điểm châm.
- Chiều dài đường ống.
- Đường kính ống.
- Chênh lệch độ cao.
- Tổn thất áp suất qua van và phụ kiện.
Nếu chỉ chọn bơm dựa trên lưu lượng mà không tính áp suất, bơm có thể không đạt được lưu lượng thực tế như mong muốn.
Kiểm tra đặc tính hóa chất
Đây là yếu tố ảnh hưởng trực tiếp đến tuổi thọ của đầu bơm, màng, van và gioăng.
Cần cung cấp:
- Tên hóa chất.
- Nồng độ.
- Nhiệt độ.
- Độ nhớt.
- Tính ăn mòn.
- Có chứa hạt rắn hay không.
Từ đó mới xác định được vật liệu phù hợp như PVC, PVDF, PTFE hoặc inox.
Xác định nguồn điện
Kiểm tra nguồn điện tại vị trí lắp đặt:
- 220V 1 pha.
- 380V 3 pha.
- Nguồn điện đặc thù của thiết bị.
Đối với bơm có điều khiển điện tử, cần kiểm tra thêm phương thức điều khiển và tín hiệu đầu vào.
Xác định phương thức điều khiển
Bơm có thể được điều chỉnh bằng tay hoặc điều khiển tự động.
Một số hệ thống sử dụng:
- Điều chỉnh trực tiếp trên bơm.
- Tín hiệu 4 đến 20 mA.
- Tín hiệu xung.
- PLC.
- Bộ điều khiển lưu lượng.
- Tín hiệu từ cảm biến pH, ORP hoặc các thiết bị đo khác.
Nếu bơm được sử dụng trong hệ thống tự động hóa, cần xác định giao thức và tín hiệu điều khiển trước khi mua.
7 thông số nên gửi cho người bán trước khi chọn bơm
Thay vì chỉ hỏi “bơm định lượng bao nhiêu tiền”, người mua nên cung cấp tối thiểu 7 thông tin dưới đây. Đây là cách giúp quá trình tư vấn nhanh hơn và hạn chế chọn sai model.
Checklist thông tin
1. Tên chất lỏng:
Ví dụ NaOH, HCl, PAC, Javen, polymer hoặc dung dịch phụ gia.
2. Nồng độ:
Ví dụ HCl 10%, NaOH 20%.
3. Lưu lượng yêu cầu:
Ví dụ 5 lít/giờ, 20 lít/giờ hoặc 100 lít/giờ.
4. Áp suất đầu ra:
Cho biết áp suất tại điểm bơm hoặc thông số đường ống.
5. Nhiệt độ chất lỏng:
Thông số này đặc biệt quan trọng khi lựa chọn vật liệu màng và đầu bơm.
6. Nguồn điện:
220V, 380V hoặc yêu cầu điều khiển đặc biệt.
7. Cách điều khiển:
Chỉnh tay, tự động, 4 đến 20 mA, xung hoặc PLC.
Chỉ cần có 7 thông tin này, đơn vị cung cấp đã có cơ sở tốt hơn để tư vấn loại bơm, vật liệu và công suất phù hợp.
Những lỗi thường gặp khi mua bơm định lượng
Một số trường hợp chọn bơm không phù hợp xuất phát từ việc chỉ quan tâm đến giá hoặc lưu lượng.
Chỉ chọn theo lưu lượng
Lưu lượng không phải thông số duy nhất. Bơm cần đáp ứng đồng thời lưu lượng và áp suất làm việc.
Không kiểm tra vật liệu
Cùng một model nhưng vật liệu đầu bơm, màng và gioăng khác nhau có thể phù hợp với các nhóm hóa chất khác nhau.
Không tính điều kiện vận hành thực tế
Lưu lượng ghi trên catalogue thường cần được đối chiếu với điều kiện áp suất và chất lỏng thực tế.
Không tính khoảng điều chỉnh
Nếu hệ thống cần thay đổi lưu lượng trong nhiều mức khác nhau, nên chọn bơm có dải điều chỉnh phù hợp thay vì chỉ chọn đúng một mức lưu lượng hiện tại.
Không chuẩn bị phụ tùng
Màng, van, bi, đế van và gioăng là những bộ phận có thể cần thay thế theo thời gian. Chủ động xác định mã phụ tùng ngay từ đầu sẽ thuận tiện hơn cho công tác bảo trì.
Phụ tùng bơm định lượng nên chuẩn bị những gì?
Phụ tùng phù hợp giúp giảm thời gian dừng thiết bị khi cần kiểm tra hoặc bảo trì. Tuy nhiên, mã phụ tùng cần xác định theo đúng model bơm.
Một số nhóm phụ tùng thường gặp:
- Màng bơm.
- Van hút.
- Van đẩy.
- Bi van.
- Đế van.
- Gioăng.
- Ống dẫn.
- Bộ van một chiều.
- Các chi tiết đầu bơm.
Bơm màng khí nén có thể dùng cho ứng dụng định lượng không?
Trong một số hệ thống, bơm màng khí nén có thể được sử dụng để cấp chất lỏng theo lưu lượng kiểm soát. Tuy nhiên, khả năng đáp ứng độ chính xác định lượng cần được đánh giá dựa trên thiết kế bơm và yêu cầu cụ thể của quy trình.
Bơm màng khí nén thường được lựa chọn khi cần chuyển tải hóa chất, sơn, dung môi, chất có độ nhớt hoặc chất lỏng có hạt rắn.
Bơm Màng Khí Nén AMZ B07T4X7C8C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Nitrile/ Teflon |
Lưu lượng max | 350L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1-1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén S05B2P2TPNS000 | |
Vật liệu bơm | Nhựa Polypropylenne |
Vật liệu màng bi | Teflon |
Lưu lượng max | 52L/min |
Áp lực max | 7kg/cm2 |
Kích cỡ cổng hút xả | 2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 6661AF-344-C | |
Vật liệu bơm | Nhựa polypropylene |
Vật liệu màng bi | Teflon |
Lưu lượng max | 170L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 6662A3-344-C | |
Vật liệu bơm | Nhựa polypropylene |
Vật liệu màng bi | Teflon |
Lưu lượng max | 548L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 66605J-344-C | |
Vật liệu bơm | Nhựa Polypropylenne |
Vật liệu màng bi | Teflon |
Lưu lượng max | 49L/min |
Áp lực max | 7kg/cm2 |
Kích cỡ cổng hút xả | 1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 66612B-344-C | |
Vật liệu bơm | Inox 304 |
Vật liệu màng bi | Teflon |
Lưu lượng max | 133L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 666120-144-C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Teflon |
Lưu lượng max | 133L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 666170-344-C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Teflon |
Lưu lượng max | 340L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1-1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Mua bơm định lượng HOKAI uy tín, hỗ trợ lắp đặt và bảo dưỡng
Bơm màng HOKAI cung cấp thiết bị và phụ tùng phục vụ nhiều ứng dụng công nghiệp, đồng thời hỗ trợ khách hàng xác định model dựa trên loại chất lỏng, lưu lượng, áp suất và điều kiện vận hành thực tế.
HOKAI có kho tại Hà Nội, hỗ trợ ship toàn quốc, tư vấn lựa chọn bơm, cung cấp phụ tùng, hỗ trợ lắp đặt, sửa chữa và bảo dưỡng thiết bị.
Một số điểm thuận tiện khi mua bơm tại HOKAI
- Có kho hàng tại Hà Nội.
- Hỗ trợ giao hàng toàn quốc.
- Tư vấn lựa chọn model theo ứng dụng.
- Cung cấp bơm và phụ tùng.
- Hỗ trợ tư vấn vật liệu màng và đầu bơm.
- Hỗ trợ lắp đặt và hướng dẫn vận hành.
- Nhận tư vấn sửa chữa và bảo dưỡng.
- Hỗ trợ xác định phụ tùng theo model bơm.
Nếu bạn chưa biết nên chọn bơm định lượng nào, hãy gửi tên hóa chất, nồng độ, lưu lượng, áp suất, nhiệt độ và nguồn điện để HOKAI tư vấn model phù hợp.
Thông tin liên hệ:
CÔNG TY TNHH THIẾT BỊ PHONG VŨ
- Hotline – zalo: 0976786862
- Email: bommanghokai@gmail.com
- Website: https://bommanghokai.com/
- Địa chỉ: Số nhà BT4, Ngõ 299, phường Phúc Lợi, quận Long Biên, TP Hà Nội.
Kết luận
Bơm định lượng là thiết bị dùng để cấp chất lỏng hoặc hóa chất theo lưu lượng được kiểm soát, thường được sử dụng trong các hệ thống cần châm hóa chất, phụ gia hoặc dung dịch theo liều lượng xác định.
Khi lựa chọn, cần xem xét đồng thời lưu lượng, áp suất, đặc tính hóa chất, nhiệt độ, vật liệu tiếp xúc, nguồn điện và phương thức điều khiển. Không nên chọn máy chỉ dựa vào một thông số đơn lẻ hoặc giá bán.
Nếu cần mua bơm định lượng, hãy chuẩn bị các thông tin về chất lỏng, nồng độ, lưu lượng, áp suất và điều kiện lắp đặt trước khi liên hệ nhà cung cấp. Với những hệ thống cần thay đổi lưu lượng hoặc tự động hóa, nên xác định thêm phương thức điều khiển như chỉnh tay, tín hiệu 4 đến 20 mA, xung hoặc PLC.
Liên hệ bơm màng HOKAI qua Hotline và Zalo 0976786862 để được tư vấn bơm, phụ tùng, lắp đặt, sửa chữa và bảo dưỡng theo nhu cầu thực tế.
