Bơm màng khí nén (AODD) là dòng thiết bị vận chuyển lưu chất nổi tiếng nhờ độ bền bỉ, tính an toàn cháy nổ và khả năng tự hút linh hoạt. Tuy nhiên, trong quá trình vận hành liên tục tại các nhà máy, sự cố bơm màng bị xì hơi tại van khí (hoặc rò rỉ khí nén liên tục qua xả giảm thanh, rò rỉ khớp nối van chia khí) là một trong những hỏng hóc kỹ thuật cực kỳ phổ biến.
Khi hiện tượng này xảy ra, khí nén thoát ra ngoài liên tục mà bơm không thể chu kỳ đảo chiều, dẫn đến bơm bị dừng hoạt động hoặc hoạt động yếu ớt, tiêu tốn lượng lớn khí nén của hệ thống. Việc nhận biết chính xác nguyên nhân khiến bơm màng bị xì hơi tại van khí sẽ giúp đội ngũ kỹ sư bảo trì khắc phục sự cố nhanh chóng, tránh lãng phí năng lượng và bảo vệ hệ thống thiết bị hoạt động ổn định.

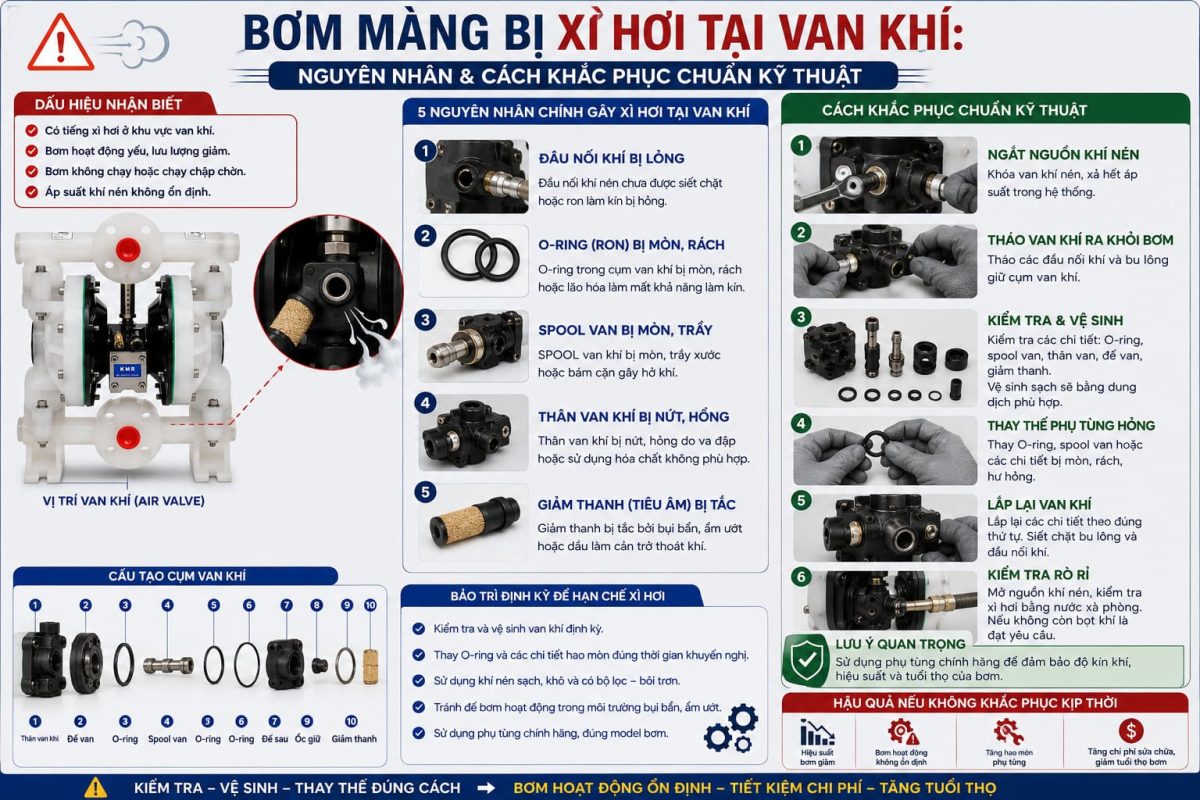

Cấu tạo và cơ chế hoạt động của van khí (Air Valve) trong bơm màng
Để chẩn đoán chính xác lý do bơm màng bị xì hơi tại van khí, nhà quản lý và kỹ sư vận hành cần hiểu rõ kết cấu cụm van phân phối khí (Air Distribution Valve System):
- Thân van khí (Air Valve Body): Khối vỏ chứa cụm pít-tông trượt và các đường dẫn khí nén sang hai bên buồng bơm.
- Trục van trượt (Spool / Piston): Linh kiện di chuyển qua lại bên trong thân van để đóng/mở các cổng cấp khí nén cho buồng trái và buồng phải.
- Gioăng O-ring và Vòng đệm làm kín (Seals / Glyd Rings): Các vòng cao su/PTFE được gắn trên thân Spool hoặc lót trong lòng vỏ van để ngăn khí nén bị rò rỉ chéo giữa các khoang áp suất.
- Cụm van dẫn hướng (Pilot Valve / Pilot Pin): Đóng vai trò cảm biến hành trình, khi màng bơm đi hết chu kỳ sẽ tác động lên Pilot Pin để đảo chiều khí nén tác động vào Spool.
Trong điều kiện chuẩn, khí nén chỉ xả ra ngoài qua bộ giảm thanh (Muffler) theo từng nhịp co bóp (xả gián đoạn). Nếu khí nén thổi xè xè liên tục hoặc xì ra từ khớp nối thân van, điều đó khẳng định hệ thống làm kín của van khí đã gặp sự cố nghiêm trọng.
Nguyên nhân gây nên hiện tượng bơm màng bị xì hơi tại van khí
Gioăng O-ring hoặc Seal làm kín bộ chia khí bị mòn, rách
Đây là nguyên nhân hàng đầu khiến bơm màng bị xì hơi tại van khí. Do tần suất co bóp hàng triệu lần, các vòng O-ring cao su hoặc đệm Glyd Ring bị ma sát liên tục gây ra tình trạng mài mòn, biến dạng hoặc nứt rách. Khi O-ring bị hở, khí nén áp suất cao sẽ luồn qua khe hở xả thẳng ra ngoài cổng giảm thanh thay vì tích tụ đủ áp lực để đẩy Spool đảo chiều.
Trục Piston/Spool bộ chia khí bị xước hoặc kẹt cặn bẩn
Nguồn khí nén không đạt chuẩn (chứa nhiều bụi mịn, phôi kim loại, đọng nước) khi đi vào van khí sẽ tàn phá bề mặt nhẵn bóng của Spool và lòng thân van. Cặn bẩn tích tụ tạo thành các đường xước dọc trục, khiến Spool bị kẹt ở vị trí lơ lửng (trạng thái trung tính). Lúc này, cả hai cổng cấp khí đều hở một phần, dẫn đến hiện tượng khí nén xì liên tục ra ngoài mà bơm không thể nhúc nhích.
Rách màng bơm làm khí xả liên tục ra van khí/bộ giảm thanh
Nhiều kỹ sư lầm tưởng bơm màng bị xì hơi tại van khí chỉ do lỗi của van khí, nhưng thực chất màng bơm bị thủng hoặc nứt rách cũng dẫn đến hiện tượng tương tự. Khi màng bơm bị rách, khí nén từ buồng khí sẽ đâm thủng qua màng chui sang buồng chất lỏng hoặc thoát ngược qua hệ thống đường ống xả khí, làm xì hơi liên tục tại giảm thanh và cuốn theo chất lỏng tràn vào buồng khí.
Lỗi van điều hướng Pilot Valve hoặc đệm lót bị trượt
Cụm Pilot Valve có các chốt định vị chạm vào đĩa màng. Nếu các chốt Pilot Pin bị mòn, cong vênh hoặc O-ring của Pilot bị đứt, tín hiệu khí nén điều khiển đảo chiều sẽ bị rò rỉ. Điều này khiến van khí chính không nhận đủ tín hiệu áp suất để hoàn thành chu kỳ trượt, gây xì hơi lặp đi lặp lại.
Áp suất khí nén cấp vượt quá mức cho phép
Cấp nguồn khí nén có áp suất vượt quá thông số định mức của nhà sản xuất (thường vượt quá 8.4 bar hoặc 120 PSI) sẽ khiến các gioăng đệm trong bộ chia khí bị ép quá tải, biến dạng đột ngột và gây rò rỉ khí nén ra ngoài qua các khớp nối thân van.
Thân van khí bị nứt hoặc siết bu-lông lệch lực
Trong quá trình bảo trì, nếu kỹ thuật viên siết bu-lông mặt van khí không đều lực hoặc siết quá chặt làm méo vặn thân van (đặc biệt là van bằng nhựa PP/PVDF), mặt tiếp giáp sẽ không còn phẳng tuyệt đối. Khí nén sẽ lọt qua khe hở giữa thân van và vách bơm tạo nên tiếng xì hơi lớn.
Bảng chẩn đoán nhanh sự cố xì hơi van khí và biện pháp xử lý
| Hiện tượng rò rỉ khí | Nguyên nhân cốt lõi | Giải pháp khắc phục kỹ thuật
|
|---|---|---|
| Khí nén xì liên tục ra bộ giảm thanh (Muffler), bơm đứng yên | O-ring trên Spool bị hỏng; Spool bị kẹt do bụi bẩn; Hỏng Pilot Valve. | Tháo cụm van khí, vệ sinh Spool, thay thế bộ O-ring/Seal kit mới. |
| Xì hơi tại van khí kèm theo chất lỏng/hóa chất phun ra giảm thanh | Màng bơm bị rách, thủng hoàn toàn. | Thay màng bơm mới (PTFE/Santoprene); Vệ sinh sạch hóa chất trong van khí. |
| Khí nén xì ra tại khe hở giữa vỏ van khí và thân bơm | Gioăng mặt vách van bị lệch/mòn; Siết bu-lông không đều lực. | Thay gioăng đệm vách van; Siết lại bu-lông đối xứng theo lực chuẩn. |
| Bơm vận hành yếu, xì nhẹ khí nén liên tục theo nhịp chạy | Spool hoặc lòng van bị trầy xước nhẹ; Thiếu mỡ bôi trơn chuyên dụng. | Đánh bóng nhẹ Spool hoặc thay Spool mới; Bôi mỡ Silicon/PTFE chuyên dụng. |
Quy trình 5 bước tháo lắp và sửa chữa van khí bơm màng chuẩn kỹ thuật
Khi phát hiện sự cố bơm màng bị xì hơi tại van khí, kỹ thuật viên nhà máy nên áp dụng quy trình kiểm tra chuẩn sau để đảm bảo an toàn và hiệu quả:
- Bước 1: Cách ly nguồn năng lượng (LOTO)
Khóa van cấp khí nén, xả hết áp suất tồn dư trong đường ống. Khóa van đầu hút/đầu xả chất lỏng để tránh hóa chất chảy ngược vào khu vực sửa chữa. - Bước 2: Tháo cụm van khí ra khỏi thân bơm
Dùng cờ-lê phù hợp tháo các bu-lông cố định cụm van khí (Air Valve Assembly). Nhẹ nhàng tách bộ chia khí ra khỏi thân trung tâm. - Bước 3: Tháo rời Piston/Spool và kiểm tra linh kiện
Đẩy trục Spool ra khỏi vỏ van. Kiểm tra bề mặt Spool xem có vết trầy xước dọc không. Dùng kính phóng đại kiểm tra toàn bộ các vòng O-ring làm kín. - Bước 4: Vệ sinh và thay thế phụ tùng (Seal Kit)
Vệ sinh lòng van và Spool bằng dung dịch tẩy rửa không ăn mòn. Thay thế toàn bộ O-ring, Glyd Ring bằng bộ phụ tùng (Repair Kit) chính hãng. Tra một lớp mỡ bôi trơn bôi trơn mỏng (mỡ chịu nhiệt/kháng hóa chất) lên các gioăng mới. - Bước 5: Lắp ráp, siết lực và thử tải
Lắp Spool vào vỏ van, gá cụm van khí lên thân bơm. Siết bu-lông chéo góc theo đúng momen siết khuyến cáo. Cấp khí nén từ từ (từ 2 bar đến 5 bar) để kiểm tra độ kín và nhịp đảo chiều của bơm.
Phương pháp phòng ngừa rò rỉ khí nén và bảo vệ van khí lâu dài
Để ngăn ngừa triệt để tình trạng bơm màng bị xì hơi tại van khí và nâng cao hiệu suất làm việc của thiết bị, các nhà máy cần tuân thủ các nguyên tắc vận hành sau:
- Lắp đặt bộ lọc tách nước và bụi (Air Filter & Dryer): Khí nén khô và sạch là yếu tố sống còn bảo vệ Spool van khí không bị trầy xước hay kẹt dính.
- Sử dụng bộ bôi trơn tự động (Lubricator): Cung cấp lượng dầu sương mỏng cho van khí (đối với các dòng bơm yêu cầu bôi trơn) giúp O-ring luôn mềm dẻo và giảm ma sát.
- Duy trì áp suất vận hành lý tưởng: Cài đặt van điều áp ở mức 4 – 6 bar, tránh hiện tượng sốc áp vượt quá giới hạn thiết kế.
- Sử dụng bộ phụ tùng sửa chữa (Repair Kit) chính hãng: Không dùng O-ring chợ hoặc sai kích thước vì dễ bị nở khi tiếp xúc với hơi dầu/hóa chất.
Công ty TNHH Thiết bị Phong Vũ – Cung cấp Phụ tùng & Dịch vụ Sửa chữa Bơm Màng Uy tín
Hiện tượng **bơm màng bị xì hơi tại van khí** nếu không được xử lý kịp thời sẽ gây lãng phí hàng chục triệu đồng tiền điện sản xuất khí nén và làm giảm tuổi thọ bơm. Nếu quý khách hàng cần hỗ trợ kỹ thuật hoặc tìm kiếm phụ tùng thay thế chuẩn xác, **Công ty TNHH Thiết bị Phong Vũ** là đối tác đáng tin cậy hàng đầu.
Chúng tôi tự hào cung cấp giải pháp toàn diện cho hệ thống bơm màng công nghiệp:
- Phân phối bơm màng chính hãng: Đại lý ủy quyền các thương hiệu uy tín như Hokai, Wilden, Marathon, Aro, Sandpiper,…
- Phụ tùng bộ chia khí sẵn kho: Bộ Seal kit van khí, O-ring, trục Spool, bộ giảm thanh, màng bơm PTFE/Santoprene đầy đủ kích thước.
- Dịch vụ bắt bệnh & sửa chữa tận nơi: Đội ngũ kỹ sư giàu kinh nghiệm, đáp ứng nhanh chóng sự cố tại nhà máy, cam kết khắc phục triệt để lỗi rò rỉ khí.
Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc báo giá phụ tùng, xin vui lòng truy cập website: bommanghokai.com
Câu hỏi thường gặp (FAQ)
1. Vì sao đã thay O-ring mới nhưng van khí bơm màng vẫn bị xì hơi?
Nếu đã thay O-ring mới nhưng vẫn xì hơi, nguyên nhân có thể do: lòng vỏ van hoặc trục Spool đã bị trầy xước sâu; chọn sai kích thước/độ dầy O-ring; hoặc lắp ngược chiều các chi tiết trong cụm chia khí.
2. Xì hơi ở van khí có làm giảm lưu lượng bơm màng không?
Có. Xì hơi tại van khí làm sụt giảm nghiêm trọng áp suất khí nén tác động lên màng bơm, dẫn đến nhịp bơm bị chậm, lực đẩy yếu hoặc dừng hẳn, làm giảm sâu lưu lượng bơm.
3. Loại mỡ bôi trơn nào phù hợp nhất cho Spool van khí bơm màng?
Nên sử dụng mỡ bôi trơn gốc Silicon hoặc mỡ chuyên dụng do nhà sản xuất bơm cung cấp (như NLGI Grade 2 Grease). Tránh dùng mỡ bò thông thường vì có thể làm nở và hỏng gioăng cao su.
