Cách lắp đặt bơm màng khí nén đúng kỹ thuật là đặt bơm trên nền chắc chắn, gần nguồn chất lỏng, kết nối đúng đường hút, đường xả và cấp khí nén qua bộ lọc điều áp với áp suất phù hợp theo model. Nếu bạn có nhu cầu mua hoặc cần hỗ trợ lắp đặt, sửa chữa, bảo dưỡng, hãy liên hệ bơm màng HOKAI, kho Hà Nội, hỗ trợ ship toàn quốc, Hotline 0976786862. Trong bài viết này, bơm màng HOKAI hướng dẫn từng bước lắp đặt, cách bố trí đường ống, hệ thống khí nén, vận hành thử và những lỗi cần tránh để bơm hoạt động ổn định.
1. Vì sao cần lắp đặt bơm màng khí nén đúng kỹ thuật?
Bơm màng khí nén có cấu tạo tương đối đơn giản nhưng hiệu quả vận hành phụ thuộc nhiều vào cách bố trí đường ống, nguồn khí và vị trí đặt máy. Lắp đặt không phù hợp có thể khiến bơm khó tự mồi, lưu lượng không ổn định, tăng rung hoặc làm giảm tuổi thọ màng bơm.
Một hệ thống lắp đặt hợp lý cần đảm bảo các yếu tố:
- Bơm được đặt trên nền chắc chắn và thuận tiện bảo dưỡng.
- Đường hút có chiều dài hợp lý, hạn chế co, cút và đoạn thu hẹp.
- Đường ống hút và xả có kích thước phù hợp với cổng bơm.
- Khí nén sạch, đủ áp suất và được điều chỉnh ổn định.
- Các mối nối kín, không rò khí hoặc rò chất lỏng.
- Có van khóa để thuận tiện cô lập bơm khi bảo trì.
- Có biện pháp tiếp địa khi bơm các chất có nguy cơ phát sinh tĩnh điện.
xem thêm:
- Tuổi Thọ Máy Bơm Màng Khí Nén Là Bao Lâu? 5 Lưu Ý Để Kéo Dài Độ Bền
Hướng dẫn bảo dưỡng bơm màng khí nén định kỳ chuẩn kỹ thuật
2. Chuẩn bị trước khi lắp đặt bơm màng khí nén
Trước khi đưa bơm vào hệ thống, cần kiểm tra cả thiết bị và điều kiện lắp đặt. Bước chuẩn bị kỹ giúp hạn chế phải tháo lắp lại đường ống sau khi vận hành.
Kiểm tra bơm và phụ kiện
Kiểm tra các bộ phận sau:
- Thân bơm và chân đế không bị nứt, móp hoặc biến dạng.
- Màng bơm, bi, đế bi và các chi tiết liên quan đúng chủng loại.
- Cổng hút, cổng xả và cổng cấp khí không có dị vật.
- Bulong trên thân bơm được siết đúng tình trạng.
- Gioăng, khớp nối và phụ kiện đường ống phù hợp với môi chất.
- Ống giảm thanh được lắp đúng tại vị trí xả khí.
- Bộ lọc và van điều áp khí nén hoạt động bình thường.
Xác định các thông số cần thiết
Trước khi lắp, nên xác định:
| Thông số | Nội dung cần kiểm tra |
|---|---|
| Môi chất | Độ nhớt, nhiệt độ, tính ăn mòn và khả năng tạo cặn |
| Lưu lượng | Nhu cầu thực tế của dây chuyền |
| Áp suất xả | Áp suất cần thiết tại đầu ra |
| Áp suất khí | Theo giới hạn của model bơm |
| Đường kính ống | Phù hợp với cổng hút và xả |
| Khoảng cách hút | Nên hạn chế chiều dài và tổn thất đường hút |
| Vật liệu bơm | Phù hợp với hóa chất hoặc chất cần bơm |
Việc xác định các thông số này trước khi lắp giúp tránh tình trạng chọn đúng loại bơm nhưng bố trí đường ống hoặc nguồn khí không phù hợp.
3. Bước 1: Chọn vị trí và cố định bơm
Vị trí đặt bơm ảnh hưởng trực tiếp đến khả năng hút, mức độ rung và khả năng bảo dưỡng. Nên ưu tiên vị trí gần nguồn chất lỏng và có đủ khoảng trống xung quanh.
Đặt bơm gần nguồn chất lỏng
Bơm nên được bố trí gần bồn chứa hoặc điểm lấy chất lỏng để giảm chiều dài đường hút. Đường hút càng phức tạp thì tổn thất áp suất càng tăng, từ đó có thể ảnh hưởng đến khả năng tự mồi và lưu lượng.
Nên hạn chế:
- Đường hút quá dài.
- Nhiều co, cút.
- Đoạn ống bị gấp hoặc võng.
- Đoạn ống có đường kính nhỏ hơn yêu cầu.
- Các vị trí có khả năng tích tụ chất lỏng hoặc cặn.
Cố định chân bơm
Đặt bơm trên nền bằng phẳng, chắc chắn và bắt cố định chân đế bằng bulong phù hợp.
Nếu hệ thống có rung động, có thể sử dụng giải pháp giảm chấn phù hợp. Tuy nhiên, không nên cố định đường ống cứng trực tiếp vào bơm vì lực từ đường ống có thể truyền vào thân bơm.
Thông tin thực tế: Với bơm màng khí nén, việc dùng đoạn ống mềm tại các vị trí kết nối giúp hạn chế truyền rung từ bơm sang hệ thống đường ống.
4. Bước 2: Lắp hệ thống cấp khí nén
Khí nén là nguồn năng lượng trực tiếp để bơm màng hoạt động. Vì vậy, đường cấp khí cần được thiết kế sao cho khí sạch, đủ lưu lượng và áp suất ổn định.
Lắp bộ lọc và van điều áp
Nên bố trí bộ lọc khí và van điều áp trước cổng cấp khí của bơm.
Hệ thống cơ bản có thể bố trí theo thứ tự:
Nguồn khí nén → van khóa → bộ lọc tách nước → van điều áp → ống mềm → cổng khí vào bơm
Bộ lọc giúp hạn chế bụi bẩn và hơi nước đi vào hệ thống khí. Van điều áp giúp người vận hành điều chỉnh áp suất phù hợp với yêu cầu thực tế.
Một số tài liệu hướng dẫn lắp đặt bơm màng khí nén đề cập dải áp suất vận hành khoảng 1,4 đến 8,6 bar. Tuy nhiên, khi lắp đặt thực tế cần ưu tiên giới hạn áp suất được ghi trong tài liệu kỹ thuật của đúng model bơm.
Sử dụng van khóa khí
Nên lắp van khóa trên đường cấp khí để có thể ngắt nguồn khí nhanh khi:
- Bảo dưỡng bơm.
- Tháo đường ống.
- Kiểm tra sự cố.
- Vệ sinh hệ thống.
- Xử lý tình trạng bất thường.
Sử dụng ống mềm cho đường khí
Một đoạn ống mềm chịu áp lực phù hợp giúp giảm ảnh hưởng của rung động và thuận tiện hơn khi tháo bơm ra bảo dưỡng.
Không nên để đường ống khí tạo lực kéo hoặc lực xoắn lên cổng khí của bơm.
5. Bước 3: Kết nối đường ống hút và đường ống xả
Đây là bước cần đặc biệt chú ý vì đường ống ảnh hưởng trực tiếp đến khả năng hút và lưu lượng của bơm.
Lắp đường ống hút
Đường hút nên được thiết kế ngắn, thẳng và hạn chế tổn thất.
Một số nguyên tắc cần lưu ý:
- Không thu nhỏ đường kính ống hút một cách tùy tiện.
- Hạn chế số lượng co và cút.
- Không để ống bị gập hoặc móp.
- Các mối nối phải kín.
- Dùng vật liệu ống tương thích với môi chất.
- Không để đường ống tạo lực kéo lên thân bơm.
Nếu đường hút bị hở, không khí có thể lọt vào hệ thống khiến bơm khó tạo điều kiện hút ổn định và có thể làm lưu lượng giảm.
Lắp đường ống xả
Đường xả cần đáp ứng yêu cầu về lưu lượng và áp suất của hệ thống.
Có thể bố trí van khóa ở đường xả để thuận tiện cho việc cô lập bơm khi bảo trì. Tuy nhiên, không nên đóng van xả trong thời gian dài khi bơm đang hoạt động nếu điều này làm hệ thống vượt quá điều kiện vận hành cho phép.
Sử dụng ống mềm tại đầu bơm
Có thể sử dụng đoạn ống mềm chịu áp lực và tương thích hóa chất ở đầu hút và đầu xả.
Mục đích là:
- Hạn chế truyền rung.
- Giảm lực tác động lên thân bơm.
- Dễ tháo bơm khi sửa chữa.
- Hạn chế tình trạng đường ống bị lệch tâm với cổng bơm.
Đảm bảo kín tại các mối nối
Tất cả mối nối phải được kiểm tra kỹ sau khi lắp.
Đối với kết nối ren, sử dụng vật liệu làm kín phù hợp với loại ren, áp suất và môi chất. Không nên quấn băng tan quá nhiều vì phần vật liệu thừa có thể đi vào đường ống và ảnh hưởng đến thiết bị.
6. Bước 4: Lắp ống giảm thanh cho bơm
Bơm màng khí nén sử dụng khí nén để tạo chuyển động qua lại của màng, sau đó khí được xả ra ngoài qua cổng xả.
Do đó, cần lắp ống giảm thanh phù hợp vào cổng xả khí của bơm.
Ống giảm thanh có tác dụng:
- Giảm tiếng ồn tại vị trí xả khí.
- Hạn chế bụi hoặc dị vật đi ngược vào cổng xả.
- Tạo điều kiện làm việc thuận tiện hơn cho khu vực vận hành.
Không nên bịt kín cổng xả khí vì bơm cần xả khí để chu trình màng hoạt động.
7. Sơ đồ lắp đặt bơm màng khí nén tham khảo
Một hệ thống cơ bản có thể bố trí theo sơ đồ:
Bồn chứa → van hút → ống hút → bơm màng → ống xả → van xả → đường ống công nghệ
Đối với khí nén:
Máy nén khí → van khóa → bộ lọc khí → van điều áp → ống mềm → bơm màng
Có thể bổ sung đồng hồ áp suất tại vị trí phù hợp để người vận hành dễ theo dõi áp suất cấp vào bơm.
Bảng kiểm tra bố trí hệ thống
| Vị trí | Yêu cầu |
|---|---|
| Bơm | Nền chắc, thuận tiện thao tác |
| Đường hút | Ngắn, kín, hạn chế co cút |
| Đường xả | Đủ kích thước, phù hợp áp suất |
| Đường khí | Có lọc và điều áp |
| Van khí | Có van khóa để bảo dưỡng |
| Đầu hút | Không để rò khí |
| Đầu xả | Có thể bố trí van cô lập |
| Cổng xả khí | Lắp giảm thanh phù hợp |
| Thân bơm | Có tiếp địa khi cần |
| Khu vực đặt bơm | Thông thoáng, dễ kiểm tra |
8. Bước 5: Kiểm tra trước khi vận hành
Sau khi hoàn thành đường ống và khí nén, chưa nên mở khí ở mức cao ngay. Hãy kiểm tra từng vị trí kết nối trước khi chạy thử.
Checklist trước khi chạy
- Bơm được cố định chắc chắn.
- Đường hút không bị gập hoặc nghẹt.
- Đường xả được kết nối đúng.
- Các mối nối không bị rò rỉ.
- Van hút và van xả ở đúng trạng thái.
- Bộ lọc khí đã được lắp.
- Van điều áp đã được cài đặt.
- Đường khí không bị rò.
- Ống giảm thanh được lắp đúng.
- Màng bơm và thân bơm phù hợp với môi chất.
- Hệ thống tiếp địa đã được thực hiện nếu cần.
9. Cách vận hành thử bơm màng khí nén sau khi lắp đặt
Sau khi hoàn tất kiểm tra, nên vận hành thử ở điều kiện kiểm soát thay vì đưa ngay vào tải cao.
Mở khí từ từ
Mở van cấp khí từ từ để bơm bắt đầu chu kỳ. Quan sát tiếng động, độ rung và tình trạng hút chất lỏng.
Nếu bơm hoạt động không đều, cần kiểm tra:
- Áp suất khí cấp.
- Nguồn khí có đủ lưu lượng không.
- Đường hút có bị hở không.
- Đường hút có bị nghẹt không.
- Van trên đường hút đã mở đúng chưa.
- Đường xả có đang bị cản trở không.
Kiểm tra rò rỉ
Quan sát toàn bộ các mối nối:
- Cổng hút.
- Cổng xả.
- Cổng khí.
- Van đường ống.
- Khớp nối mềm.
- Các vị trí gioăng.
Nếu phát hiện rò rỉ, cần dừng bơm và xử lý trước khi tiếp tục vận hành.
Theo dõi chu kỳ bơm
Khi vận hành bình thường, chu kỳ hoạt động cần tương đối ổn định theo điều kiện tải. Nếu bơm chạy quá nhanh nhưng lưu lượng không đạt yêu cầu, không nên chỉ tăng áp suất khí mà cần kiểm tra toàn bộ hệ thống hút và xả.
10. Những lỗi thường gặp khi lắp đặt bơm màng khí nén
Nhiều sự cố tưởng như xuất phát từ bơm nhưng thực tế lại liên quan đến đường ống hoặc nguồn khí. Bảng dưới đây giúp xác định nhanh một số nguyên nhân phổ biến.
| Hiện tượng | Nguyên nhân có thể | Hướng kiểm tra |
|---|---|---|
| Bơm không chạy | Không có khí hoặc khí chưa đủ | Kiểm tra van, áp suất và nguồn khí |
| Bơm chạy nhưng không hút | Đường hút hở hoặc bị nghẹt | Kiểm tra toàn bộ đường hút |
| Lưu lượng thấp | Đường ống nhỏ, dài hoặc nhiều co | Kiểm tra kích thước và bố trí ống |
| Bơm chạy quá nhanh | Tải xả thấp hoặc điều chỉnh khí chưa phù hợp | Kiểm tra áp suất khí và tải hệ thống |
| Bơm rung mạnh | Đường ống tạo lực hoặc bơm cố định chưa phù hợp | Kiểm tra chân đế và khớp nối |
| Khí xả nhiều bất thường | Hệ thống khí hoặc cụm van có vấn đề | Kiểm tra bộ phân phối khí |
| Bơm đóng băng khu vực xả | Khí nén chứa nhiều hơi ẩm hoặc lưu lượng khí cao | Kiểm tra bộ lọc và tách nước |
| Rò chất lỏng | Gioăng, ren hoặc kết nối chưa kín | Dừng máy và kiểm tra mối nối |
11. Cách bố trí đường ống giúp bơm vận hành ổn định hơn
Một điểm thường bị bỏ qua khi lắp bơm màng là không chỉ quan tâm đến kích thước cổng bơm mà còn phải xem xét toàn bộ tuyến ống.
Ví dụ, bơm có cổng hút phù hợp nhưng hệ thống lại sử dụng một đoạn ống nhỏ hơn, nhiều co góc hoặc đường hút quá dài. Khi đó, tổn thất trên đường hút có thể tăng và ảnh hưởng đến khả năng cấp chất lỏng vào buồng bơm.
Quy tắc bố trí thực tế
Đường hút:
Bồn chứa → van → ống hút ngắn → đoạn ống mềm → cổng hút bơm
Đường xả:
Cổng xả bơm → đoạn ống mềm → van → đường ống công nghệ
Đường khí:
Nguồn khí → van khóa → lọc khí → điều áp → ống mềm → cổng khí bơm
Cách bố trí này giúp người vận hành dễ cô lập từng khu vực khi cần bảo trì và giảm số lượng điểm có thể phát sinh sự cố.
12. Lưu ý khi lắp bơm màng cho hóa chất, dung môi và chất dễ cháy
Khi bơm hóa chất hoặc chất có tính nguy hiểm, việc lựa chọn vật liệu và phương án lắp đặt cần được thực hiện dựa trên đặc tính thực tế của môi chất.
Kiểm tra vật liệu tiếp xúc
Các bộ phận tiếp xúc chất lỏng như:
- Thân bơm.
- Màng bơm.
- Bi.
- Đế bi.
- Gioăng.
phải tương thích với môi chất.
Không nên lựa chọn màng hoặc gioăng chỉ dựa vào tên thương mại của hóa chất. Cần xem xét nồng độ, nhiệt độ và điều kiện vận hành.
Chống tĩnh điện
Nếu sử dụng bơm kim loại để vận chuyển các chất có nguy cơ cháy, cần thực hiện tiếp địa theo yêu cầu an toàn của hệ thống và hướng dẫn của nhà sản xuất.
Dây tiếp địa phải được kết nối chắc chắn vào vị trí tiếp địa phù hợp trên bơm và kiểm tra trước khi đưa thiết bị vào vận hành.
13. Lưu ý khi bảo dưỡng sau khi lắp đặt
Một hệ thống được lắp đúng vẫn cần kiểm tra định kỳ để phát hiện sớm các dấu hiệu bất thường.
Nên kiểm tra:
- Độ kín của các mối nối.
- Tình trạng ống mềm.
- Bulong thân bơm.
- Bộ lọc khí.
- Van điều áp.
- Ống giảm thanh.
- Màng bơm.
- Bi và đế bi.
- Chân đế và vị trí cố định bơm.
Đặc biệt, nếu lưu lượng giảm, bơm hoạt động không đều hoặc xuất hiện chất lỏng ở khu vực xả khí, nên kiểm tra màng bơm và cụm phân phối khí.
14. Mua bơm màng khí nén và dịch vụ lắp đặt uy tín tại HOKAI
Bơm màng HOKAI cung cấp các dòng bơm màng khí nén và phụ tùng phục vụ nhiều nhu cầu bơm chất lỏng trong công nghiệp. Ngoài cung cấp thiết bị, HOKAI còn hỗ trợ tư vấn lựa chọn model, hướng dẫn lắp đặt, sửa chữa và bảo dưỡng bơm màng.
Khách hàng có thể được tư vấn dựa trên môi chất, lưu lượng, áp suất, kích thước đường ống và điều kiện sử dụng thực tế để lựa chọn cấu hình phù hợp.
Các dịch vụ HOKAI hỗ trợ
- Tư vấn lựa chọn bơm màng khí nén.
- Cung cấp bơm màng và phụ tùng.
- Hỗ trợ lắp đặt bơm màng.
- Kiểm tra và xử lý sự cố bơm.
- Thay màng, bi, đế bi và phụ tùng.
- Bảo dưỡng bơm màng định kỳ.
- Hỗ trợ kỹ thuật cho hệ thống đường ống và khí nén.
- Kho Hà Nội.
- Hỗ trợ giao hàng toàn quốc.
Nếu bạn đang cần mua bơm màng hoặc chưa biết chọn model nào cho hệ thống, hãy liên hệ bơm màng HOKAI Hotline/Zalo 0976786862 để được tư vấn theo nhu cầu thực tế.
Thông tin liên hệ
CÔNG TY TNHH THIẾT BỊ PHONG VŨ
- Hotline/Zalo: 0976786862
- Email: bommanghokai@gmail.com
- Website: https://bommanghokai.com/
- Địa chỉ: Số nhà BT4, Ngõ 299, phường Phúc Lợi, quận Long Biên, TP Hà Nội.
- Kho: Hà Nội
- Giao hàng: Ship toàn quốc
Bơm Màng Khí Nén AMZ B07T4X7C8C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Nitrile/ Teflon |
Lưu lượng max | 350L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1-1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén S05B2P2TPNS000 | |
Vật liệu bơm | Nhựa Polypropylenne |
Vật liệu màng bi | Teflon |
Lưu lượng max | 52L/min |
Áp lực max | 7kg/cm2 |
Kích cỡ cổng hút xả | 2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 6661AF-344-C | |
Vật liệu bơm | Nhựa polypropylene |
Vật liệu màng bi | Teflon |
Lưu lượng max | 170L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 6662A3-344-C | |
Vật liệu bơm | Nhựa polypropylene |
Vật liệu màng bi | Teflon |
Lưu lượng max | 548L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 66605J-344-C | |
Vật liệu bơm | Nhựa Polypropylenne |
Vật liệu màng bi | Teflon |
Lưu lượng max | 49L/min |
Áp lực max | 7kg/cm2 |
Kích cỡ cổng hút xả | 1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 66612B-344-C | |
Vật liệu bơm | Inox 304 |
Vật liệu màng bi | Teflon |
Lưu lượng max | 133L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 666120-144-C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Teflon |
Lưu lượng max | 133L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Bơm màng khí nén 666170-344-C | |
Vật liệu bơm | Hợp kim nhôm |
Vật liệu màng bi | Teflon |
Lưu lượng max | 340L/min |
Áp lực max | 8kg/cm2 |
Kích cỡ cổng hút xả | 1-1/2 inch |
Kích cỡ đường khí nén | 1/2inch |
Hút sâu max | 5m |
Kết luận

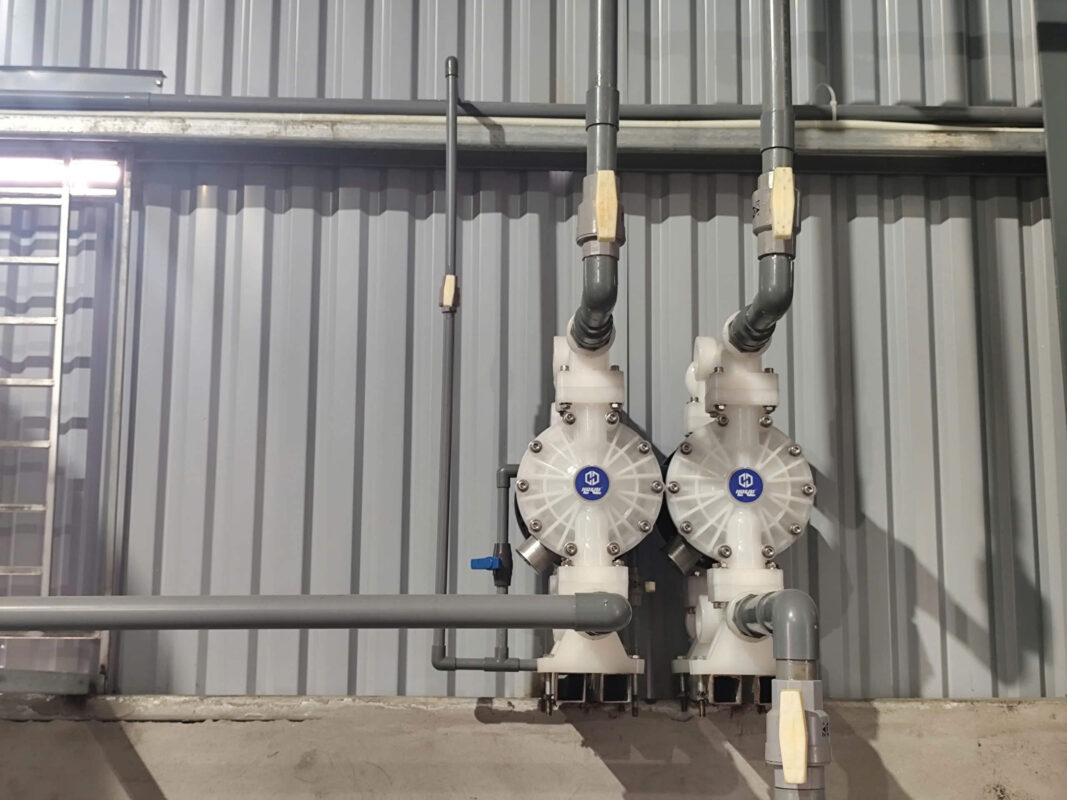

Cách lắp đặt bơm màng khí nén đúng kỹ thuật gồm các bước chính: chọn vị trí phù hợp, cố định bơm chắc chắn, lắp hệ thống khí nén có lọc và điều áp, kết nối đúng đường hút và đường xả, lắp ống giảm thanh, kiểm tra độ kín và vận hành thử từ từ.
Để hệ thống hoạt động ổn định, không nên chỉ quan tâm đến riêng chiếc bơm mà cần xem xét đồng thời bơm, đường ống, nguồn khí nén, van, môi chất và điều kiện vận hành. Khi có nhu cầu mua bơm màng, phụ tùng hoặc cần hỗ trợ lắp đặt, sửa chữa và bảo dưỡng, bạn có thể liên hệ bơm màng HOKAI Hotline/Zalo 0976786862 để được tư vấn theo hệ thống thực tế.
