Bơm màng khí nén là gì? Đây là loại máy bơm sử dụng khí nén để tạo chuyển động qua lại của màng bơm, từ đó hút và đẩy chất lỏng mà không cần động cơ điện trực tiếp. Nếu bạn đang có nhu cầu mua bơm màng khí nén, hãy liên hệ bơm màng HOKAI, có kho tại Hà Nội, hỗ trợ ship toàn quốc qua Hotline 0976786862 để được tư vấn model phù hợp. Trong bài viết này, HOKAI sẽ giúp bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng, cách lựa chọn và các yếu tố ảnh hưởng đến báo giá bơm màng khí nén hiện nay.
1. Bơm màng khí nén là gì?
Xem thêm: Danh Mục Phụ Tùng Bơm Màng Khí Nén & Hướng Dẫn Thay Thế Chuẩn Kỹ Thuật.

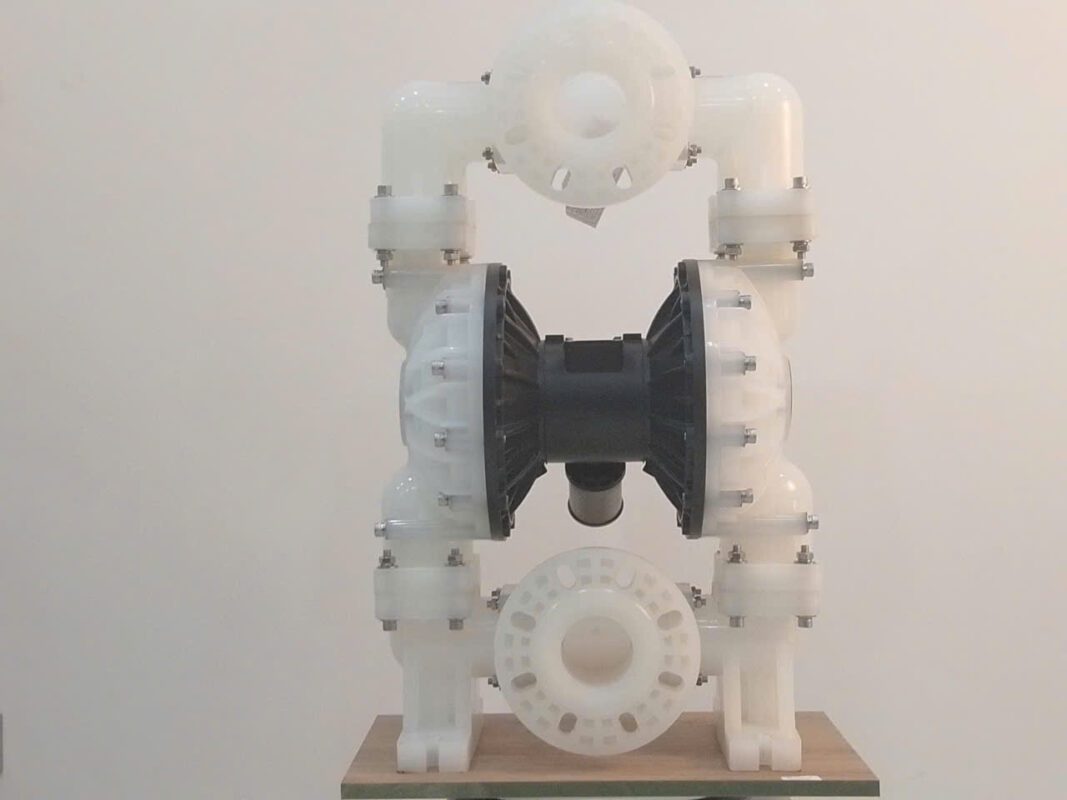

Bơm màng khí nén (Air Operated Double Diaphragm Pump – AODD) là một thiết bị bơm hoạt động dựa vào áp suất khí nén, sử dụng hai màng bơm linh hoạt để thực hiện quá trình hút và đẩy chất lỏng.
Khác với bơm ly tâm hoạt động bằng motor điện quay liên tục, bơm màng khí nén vận hành thông qua:
- Khí nén được cấp vào
- Van phân phối khí
- Chuyển động qua lại của màng bơm
Nhờ cơ chế này, bơm có khả năng:
- Vận hành khô mà không bị hư hại
- Bơm các loại chất lỏng có tính ăn mòn
- Xử lý chất lỏng có độ nhớt cao
- Bơm chất lỏng chứa hạt rắn
Xem thêm bài viết: So sánh bơm màng khí nén và bơm ly tâm
2. Cấu tạo bơm màng khí nén
Xem thêm: 10+ Lỗi Bơm Màng Khí Nén Thường Gặp & Cách Khắc Phục Chuẩn Kỹ Thuật.
Một bơm màng tiêu chuẩn bao gồm các bộ phận chính sau:
2.1 Thân bơm
- Nhựa (PP, PVDF)
- Inox 304, 316
- Nhôm
- Gang
Việc lựa chọn vật liệu thân bơm sẽ phụ thuộc vào môi trường hóa chất cần bơm.

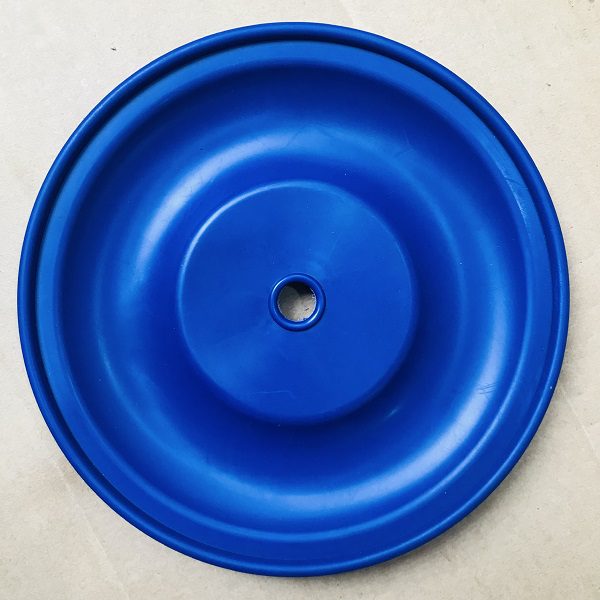

2.2 Màng bơm (Diaphragm)
Đây là bộ phận có vai trò cực kỳ quan trọng.
Các vật liệu phổ biến dùng làm màng bơm bao gồm:
- PTFE (Teflon)
- Santoprene
- Viton
- Buna-N
Màng bơm quyết định các yếu tố sau:
- Khả năng kháng hóa chất
- Tuổi thọ của bơm
- Hiệu suất làm việc

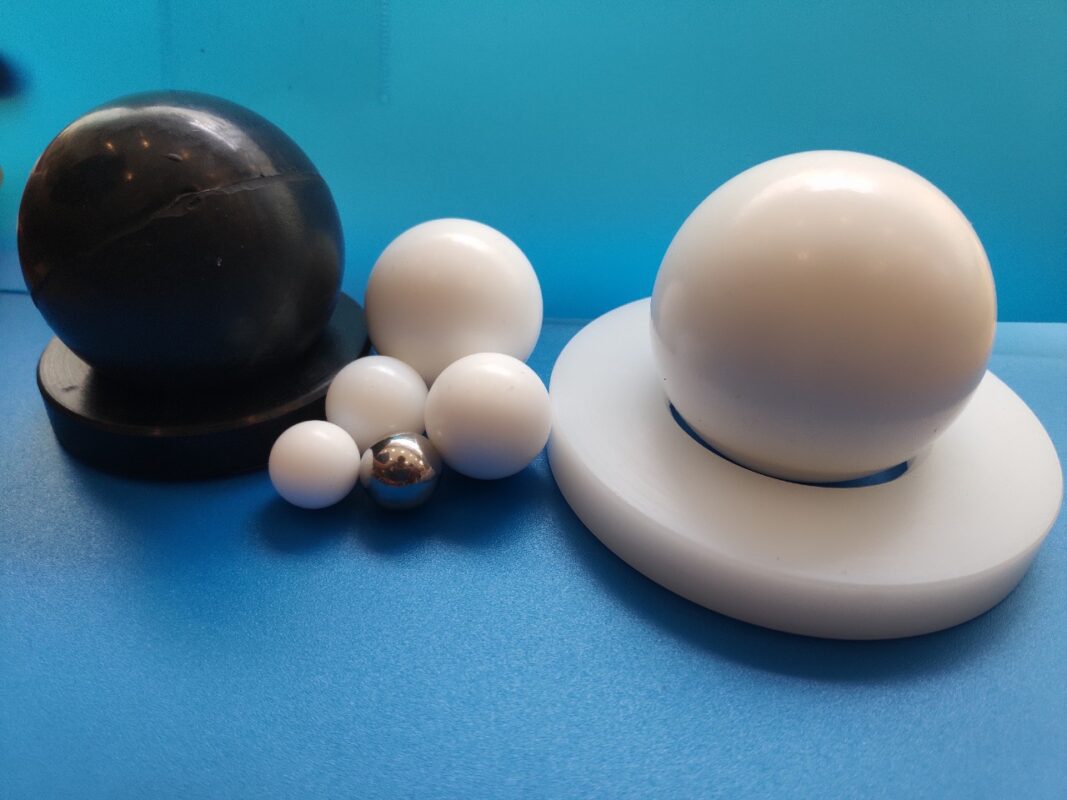

2.3 Van bi và đế van
Các bộ phận này có chức năng:
- Kiểm soát dòng chảy của chất lỏng
- Ngăn chặn chất lỏng chảy ngược
2.4 Van khí (Air Valve)
Đây được xem là “bộ não” của bơm, có nhiệm vụ điều phối khí nén để hai màng bơm hoạt động một cách luân phiên.
3. Nguyên lý hoạt động của bơm màng khí nén
Nguyên lý vận hành của bơm dựa trên một chu kỳ gồm 4 bước:
- Khí nén được đưa vào buồng khí.
- Một màng bơm đẩy chất lỏng ra ngoài.
- Màng còn lại tạo ra chân không để hút chất lỏng vào.
- Van khí đảo chiều, và chu trình được lặp lại.
Do hoạt động theo cơ chế qua lại này, bơm:
- Không yêu cầu phớt cơ khí.
- Không xảy ra tình trạng rò rỉ trục.
- Đảm bảo an toàn trong môi trường dễ cháy nổ.
4. Ưu điểm của bơm màng khí nén
4.1 Chạy khô không hỏng
Khác biệt với bơm ly tâm, bơm màng có thể vận hành khô mà không làm cháy motor.
4.2 Bơm được hóa chất ăn mòn
Khả năng này có được nhờ vào việc sử dụng vật liệu nhựa và PTFE.
4.3 Bơm được chất lỏng nhớt
Ví dụ điển hình:
- Sơn
- Keo
- Mực in
- Bùn đặc
4.4 An toàn chống cháy nổ
Vì bơm không sử dụng điện để hoạt động.
4.5 Dễ bảo trì
Việc bảo trì chỉ yêu cầu thay thế màng bơm và van bi theo định kỳ.
5. Nhược điểm cần lưu ý
- Phụ thuộc vào nguồn khí nén.
- Hiệu suất làm việc thấp hơn so với bơm điện.
- Lưu lượng không duy trì ổn định tuyệt đối.
6. Ứng dụng của bơm màng khí nén
6.1 Ngành hóa chất
- Axit
- Bazơ
- Dung môi
6.2 Ngành sơn – mực in
- Bơm sơn công nghiệp
- Bơm mực in
6.3 Ngành thực phẩm – dược phẩm
- Nước sốt
- Si-rô
- Chất lỏng có độ nhớt
6.4 Ngành xử lý nước thải
- Hóa chất PAC
- Polymer
- Bùn thải
7. Cách chọn bơm màng khí nén phù hợp
Khi tiến hành lựa chọn bơm, cần xem xét các yếu tố sau:
- Lưu lượng (L/phút)
- Cột áp
- Độ nhớt của chất lỏng
- Loại hóa chất cần bơm
- Nhiệt độ môi trường
Nếu chọn sai vật liệu, màng bơm có thể gặp phải các vấn đề như:
- Phồng rộp
- Nứt
- Tuổi thọ giảm nhanh chóng
8. Báo giá bơm màng khí nén
Giá thành của bơm phụ thuộc vào:
- Kích thước (1/2”, 1”, 2”)
- Vật liệu thân bơm
- Vật liệu màng
- Thương hiệu sản xuất
Mức giá phổ biến trên thị trường:
- Loại mini: từ 3–6 triệu đồng
- Loại 1 inch: 7–15 triệu đồng
- Loại 2 inch trở lên: 15–30 triệu đồng
Để nhận được báo giá chính xác, bạn cần cung cấp thông tin về:
- Loại chất lỏng cần bơm
- Lưu lượng yêu cầu
- Môi trường làm việc
9. Khi nào nên dùng bơm màng thay vì bơm ly tâm?
Nên sử dụng bơm màng trong các trường hợp sau:
- Bơm hóa chất có tính ăn mòn mạnh.
- Bơm dung môi dễ cháy.
- Bơm chất lỏng chứa hạt rắn.
- Bơm bùn đặc.
- Khi có yêu cầu cao về an toàn chống cháy nổ.
10. Kết luận
Bơm màng khí nén là một giải pháp bơm linh hoạt, đảm bảo an toàn và phù hợp với nhiều lĩnh vực công nghiệp khác nhau.
Việc lựa chọn đúng vật liệu và kích thước sẽ góp phần:
- Nâng cao tuổi thọ của thiết bị.
- Giảm thiểu chi phí bảo trì.
- Tối ưu hóa hiệu suất sản xuất.
